此图以1:50万地质图作为底图，根据现有资料和科学认识，初步分析叠加了震中附近150公里范围内不同活动时代的活动断层与有历史记载以来破坏性地震分布情况，并在图中说明了可能的发震构造特征，可为分析本次地震发生背景、研判本次地震发震构造和余震活动趋势提供依据。

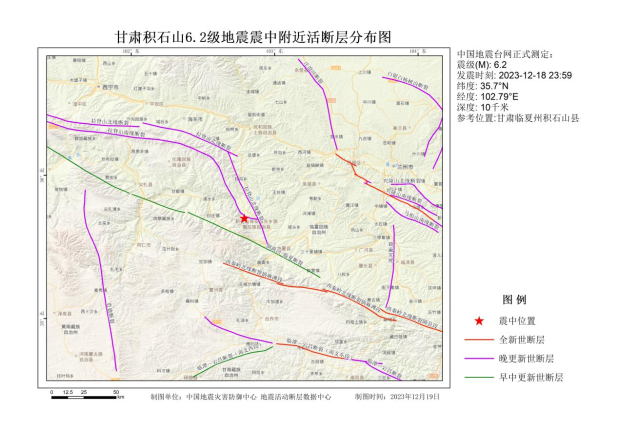

　　此图为震中附近150公里范围内活动断层分布图，在地形DEM和天地图地理底图基础上，标注了震中附近区域的活动断层分布数据，可作为快速判定发震构造和震中附近地质构造环境的依据。

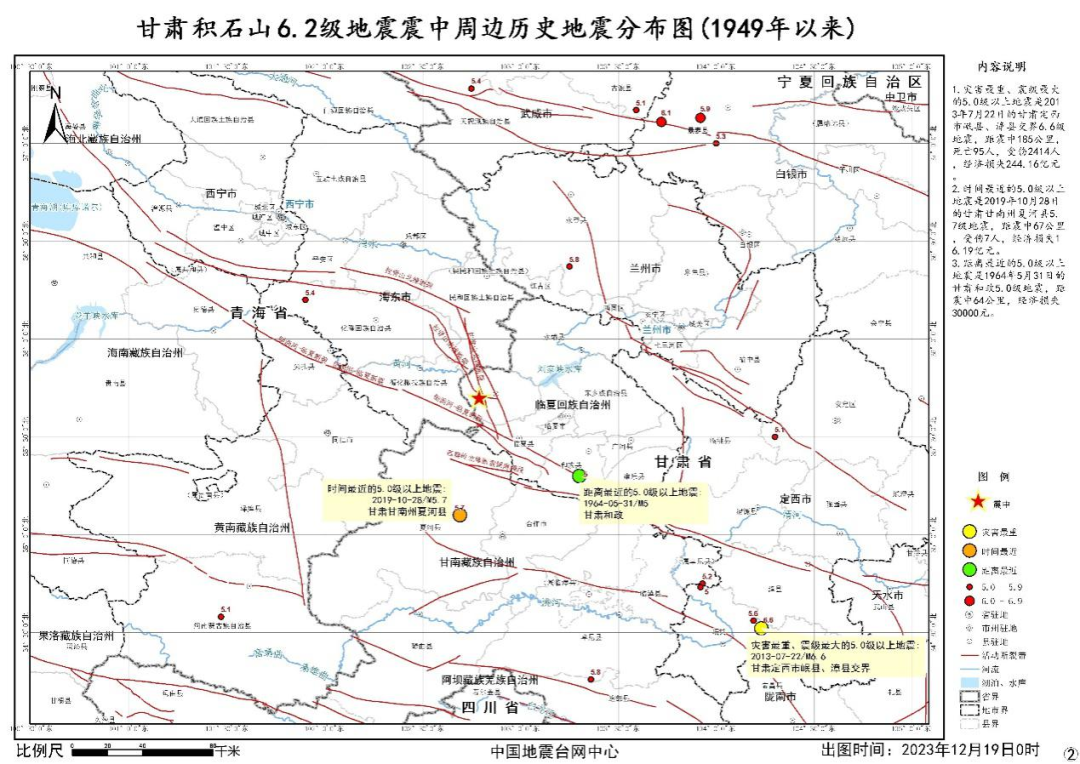

　　震中周边历史地震分布图展示了1949年以来震中周边200公里范围内的历史地震分布情况，其中6.0-6.9级地震2次，5.0-5.9级地震 14次，最大为2013年7月22日甘肃省定西市岷县、漳县交界6.6级地震，距本次震中的距离约185公里。

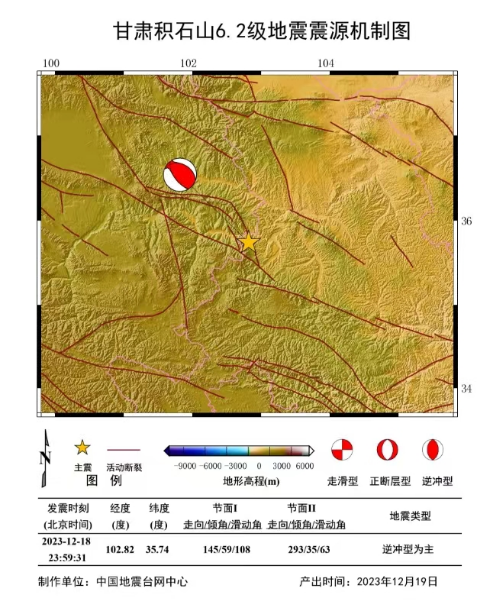

　　震源机制图展示地震的空间位置、震源机制的两个节面产状、信息。根据震源机制解和断层分布推测发震断层面走向、倾角和滑动角分别是145°、59°和108°，判断本次地震是逆冲型为主的地震。震源机制解是震源破裂过程、推测地震烈度图、震后趋势判定和孕震机制研究的重要基础依据。

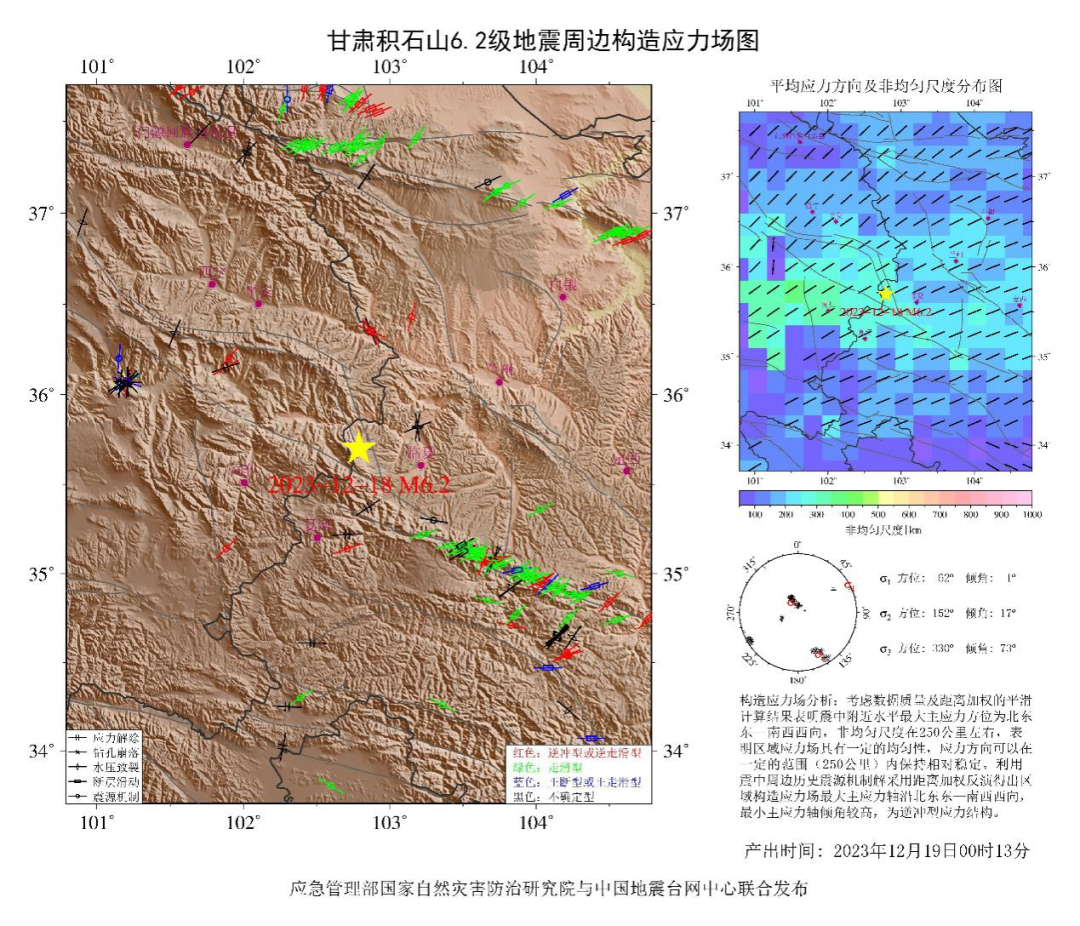

　　基于持续更新维护的“中国大陆地壳应力环境基础数据库”，给出震中周边4°×4°范围内各类地应力数据水平最大主应力方向的分布状态。结果显示，本次地震震中所处的构造力学环境为北东东-南西西向挤压的逆冲型应力结构；据此可分析出，在此构造力学背景下，震中所处的拉脊山北缘断裂易发生逆冲型地震。该图揭示出震中周边现代构造应力场特征，为判断地震活动机制提供力学背景支撑。

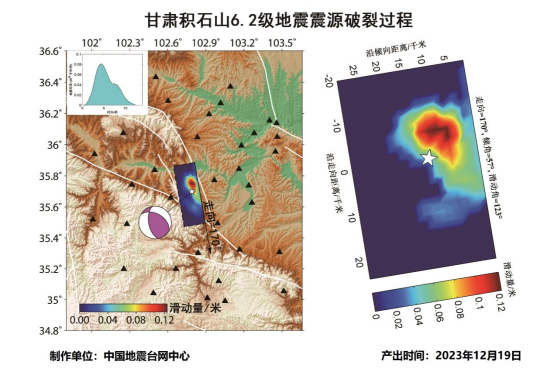

　　利用震中100公里范围内37个基本一类站数据进行破裂过程反演。结果显示，破裂面呈现南东-北西走向，破裂持续时间约为10秒。破裂由震中主要向北西方向延伸，由深部向浅部扩展。最大破裂点位于震中北西方向7公里附近，最大滑动量约0.12米。震源破裂过必赢网址程可以为致灾机理研究、余震预测、灾情评估和震后趋势判定提供数据技术支撑。

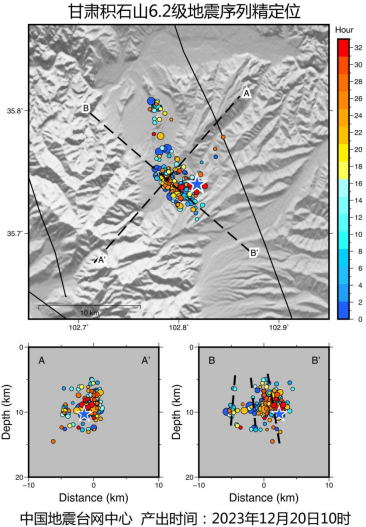

　　采用双差定位方法，对甘肃积石山6.2级地震序列进行精定位。截止2023年12月20日9时30分，共产出精定位结果251个。结果显示，本次地震余震呈北北西走向，发震断层间有相互贯通的趋势，余震深度集中在4-14km。该图展示了地震序列时空分布特征，可为判别发震构造提供参考。
